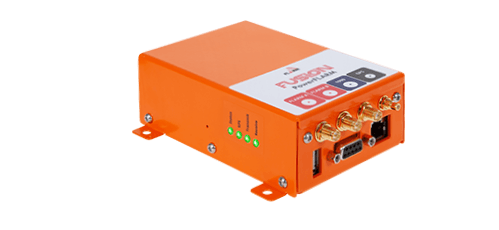

PowerFLARM Fusion - Kollisionswarnsystem für Segelflieger

PowerFLARM Fusion ist die Weiterentwicklung des beliebten PowerFLARM CORE für den Segelflug. - Lieferzeit auf Anfrage

Es kombiniert die robuste und bewährte PowerFLARM Technologie mit einer benutzerfreundlichen Benutzer- und Wartungsoberfläche, FLARM Hub. FLARM Hub bietet die Möglichkeit, Firmware und Updates der Hindernisdatenbank durchzuführen, sowie IGC-Dateien direkt auf den Computer oder ein mobiles Gerät zu laden. Zusätzlich enthalten sind eine Flugverkehrsanzeige, eine bidirektionale Datenschnittstelle sowie Werkzeuge zur Funkreichweitenanalyse und für Diagnose & Support.

PowerFLARM Fusion bietet eine große Bandbreite an Bluetooth und Wi-Fi Verbindungsoptionen und kann mit bekannten Navigationssystemen wie iGlide und XC Soar gekoppelt werden. Zusätzlich zum FLARM Datenprotokoll (ICD) wird das GDL 90 Protokoll unterstützt, welches von vielen EFBs und Navigationssystemen verwendet wird.

Einfache Konfiguration
Eine präzise Konfiguration ist für jedes FLARM Gerät essenziell, um die Algorithmen der Kollisionswarnung optimal auf Ihren Anwendungsfall angepassen zu können. Die neuen Hub-Seiten Status  und Konfiguration machen dies kinderleicht. Änderungen der Konfiguration werden sofort übernommen und die momentanen Einstellungen können direkt verifiziert und zu Dokumentationszwecken ausgdruckt werden.

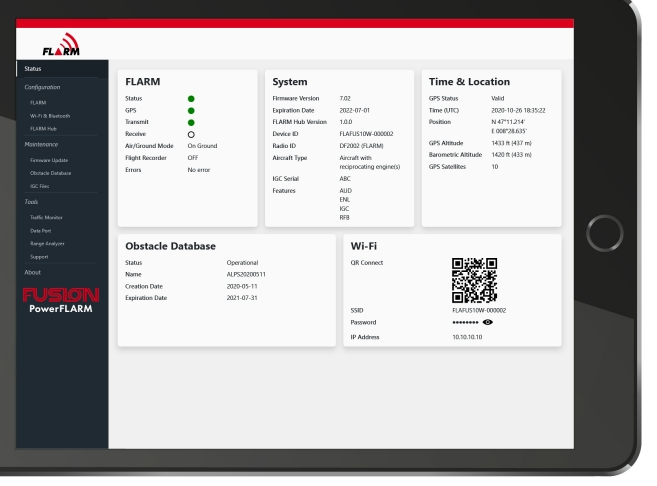

Auf der Hub-Seite Status können jeder Zeit wichtige Systemdaten inklusive Firmware Verison, Hindernis- und Error-Status überprüft werden. Die vom Classic FLARM bekannten (und seitdem vermissten) vier Status-LEDs haben auch ihren Weg zurück in PowerFLARM Fusion gefunden und sind zusätzlich auf der Status -Seite der Web-Anwendung repliziert.

Flugverkehsanzeige
Ein der clasischen Radaranzeige nachempfundener Monitor zeigt alle von FLARM erkannten Luftverkehrsteilnemer (inklusive ADS-B Verkehr) an und kann auch zur Inbetriebnahme, Konfiguration und Wartung verwendet werden.

Integrierte Funkreichweitenanalyse
Das neue CARP Reichweitenanalysetool, welches kontinuierlich die gemessene Funkreichweite darstellt, wurde auch in FLARM Hub integriert. Die selbe, beliebte Visualisierung wie in der Version auf der FLARM Webseite findet sich auch hier wieder. Dieses Tool ermöglicht es, die Reichweite der einzellnen Antennen nach jedem Flug direkt am Flugplatz zu überprüfen.

Diagnose & Support
Selbst der aufmerksamste Pilot kann einmal ein Detail übersehen. FLARM macht es leicht Unterstützung von Aussen beizuziehen. Zusätzlich zur übersichtlichen Status Hub-Seite kann ein Support-Package mit allen relevanten Konfiguartionen und Debug-Datein direkt auf Ihr Mobielgerät oder Ihren Computer/Mac heruntergeladen werden.

Konnektivität
FLARM Monitore und anderes Zubehör sind in Hülle und Fülle von verschiedensten Herstellern verfügbar. Eine grosse Zahl von Mobielanwendungen ist in der Lage Luftverkehrsdaten von PowerFLARM mittels des Bluetooth und Wi-Fi dual Radio darzustellen. Dazu ist kein weiteres Brückengerät erforderlich. Abhängig von der verbundenen Applikation können die Daten mittels FLARM data port Protokoll oder dem limitierten GDL 90 Protokoll übermittelt werden.

Proplemlose Upgrades
Die ähnlichen Antennen und Datenverbindungen des PowerFLARM Fusion erlauben das Upgrade von PowerFLARM Core fast spielerisch. Die Dimension und Anschlagpunkte der beiden Geräte sind identisch. Ein Adapter-Kit für die neuen, verbesserten Antennenstecker ist verfügbar, wodurch keine weiteren Änderungen der bestehenden Infrastruktur notwendig sind.

Alles Inklusive
PowerFLARM Fusion beinhaltet alles was von einem modernen PowerFLARM Gerät erwartet wird und mehr: erweiterte Reichweite, antenna diversity, verbesserter Interferenz und ESD Schutz, ADS-B & Mode-S Empfänger, kabellose Schnittstellen und intuitive Hinderniswarnung (Datenbank separat erhältlich). Optionen die in früheren Versionen nur als Upgrade erhältlich waren sind jetzt enthalten: IGC, ENL, Antennen Diversity (RFB) und Tonausgang.

Alles beim Alten, nur Besser
PowerFLARM revolutionierte die allgemeine Luftfahrt mit der Einführung des Systems zur Vermeidung von Zusammenstößen während des Fluges für Segelflieger. PowerFLARM Fusion ist das gleiche, allseits beliebte und geschätzte PowerFLARM, aber die neun Erweiterungen heben die Benutzerfreundlichkeit auf ein noch nie dagewesenes Niveau. Sicherheit geht vor.

Technische Spezifikationen

• Dimensionen 119 x 80 x 42 mm, Masse 250 g
• Spannungsversorgung 12–32 V DC ±5%, Stromaufnahme (ohne externe Verbraucher) 200 mA @ 12 V DC (maximal) 180 mA @ 12 V DC (typisch), Versorgung für externe Geräte 1 x 250 mA @ 3 V DC (D-SUB, RJ45), 1 x 700 mA @ 5 V DC (D-SUB, USB)

Daten Schnittstellen D-SUB-9 und RJ45

• RS-232 Anschluss
• FLARM ICD @ 4.8–230 kBaud

Kabellose Datenschnittstellen

• Kabellose Verbindungen FLARM ICD: Wi-Fi (TCP, WebSocket) und Bluetooth
• GDL 90: Wi-Fi

Weitere Infos:

• Audio Schnittstelle AC, 1.7 V peak-to-peak @ 1 kΩ
• GPS SMC Anschluss
• (FLARM) RP-SMA Anschluss (2x)
• 868 bis 869 MHz (SRD860-band) und
• (SSR/ADS-B) SMA Anschluss
• USB Anschluss für USB-Sticks (USB 2.0)
• Zubehör Interne Antennen & Kabel (beinhaltet)

Lieferumfang:
1 x Flarm Fusion Box Orange
1 x GPS Antenne (SMC Anschluß)
2 x FLARM Antennen (A)+(B) RP-SMA Anschluß, rot gekennzeichnet
1 x 1090 MHZ Antenne (SMA Anschluß, blau gekennzeichnet)
1 x USB Verlängerungskabel
1 x D-sub DE9 Power/Data Stecker mit Kabel, Kabel Artikel-Nr. 1420531 - Belegung:

Software muss alle 12 Monate erneuert werden !!!
Hier geht´s zur Software-Version

und hier zum Installations Manual

und hier zum User Manual  (hier wird auch HUB beschrieben)
