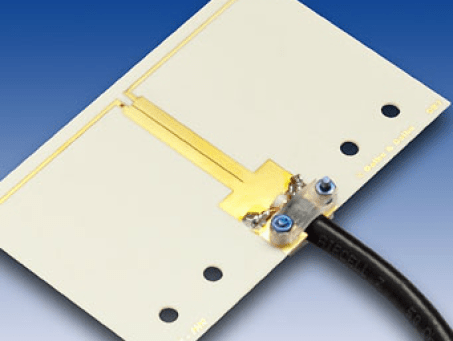

Symmetrischer Dipol mit integriertem planarem Balun und rückwärtiger Speisung.Frequenz: 1030/1090 MHzMaße: 120 x 70 mm
Gewicht: 19 Gramm (ohne Befestigung)
Anschluß: Kabeldirektanschluß 50 Ohm, Länge nach Wunsch
Weitere Informationen:
Pressebericht Aerokurier

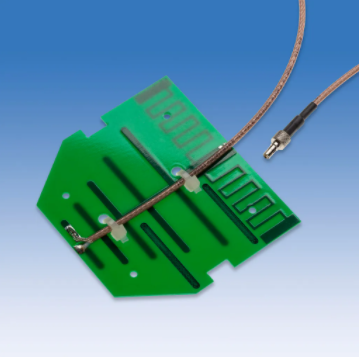

Multiband Antenne mit MiMo- Technologie.Frequenz: 800/ 1800/ 2600 MHzMaße: 80 x 72 mmGewicht: 10 GrammGewinn: bis zu 11 dBi
Anschluss: 50 Ω RG 316 Kabel mit CRC9 Connector zum Anschluss an einen WiFi Hotspot mit externer Antenne. Geeignet dazu erschein uns der Huawei E5377. Die Kabellänge wird auf Wunsch gefertigt.

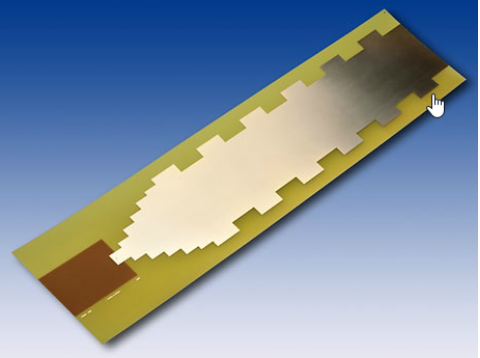

Flächenförmiger Strahler mit mäanderförmiger Berandung für breitbandige Betriebseigenschaften. Die Antenne ist für den nachträglichen Einbau weniger geeignet.Frequenz: 118 - 138 MHz
Maße: ca. 700 x 140 mm
Gewicht: ca. 150 Gramm
Anschluß: Kabeldirektanschluß 50 Ω, Länge nach Wunsch
Montagebeispiel 1Montagebeispiel 2
4 Element Yagi Antenne
Die Antennenelemente sind auf selbstklebender Folie gedruckt und werden von innen in die Haube geklebt.Frequenz: 868 MHz
Gewicht: unter 10 Gramm
Weitere Informationen:
Einbauempfehlung BD8Hilfe zur Ermittlung Ihrer benötigten Kabellängen (BD8)
Besonders widerstandsarme Antenne mit einem hochwertigem Stecker aus der Meßtechnik. Die Antenne ist insbesonders für eine Montage unterhalb des Rumpfes konzipiert. Durch die Anordnung weit außerhalb störender Einflüsse ist ein guter rundum Flarmempfang gewährleistet. In Kombination mit einer Richtantenne (BD 8 und BD 14) und dem Splitter erreichen Sie eine perfekte Flarmfunktion.Rundstrahlender λ/4 Monopol (Gegengewicht erforderlich)
Frequenz: 868 MHz
Maße: Durchmesser 0,8 mm; Länge 85 mm
Gewicht: 3,5 Gramm
Anschluß: SMA Telegärtner Connector 50 Ω
Besonders widerstandsarme Antenne mit einem hochwertigem Stecker aus der Meßtechnik. Die Antenne ist insbesonders für eine Montage unterhalb des Rumpfes konzipiert. Durch die Anordnung weit außerhalb störender Einflüsse ist ein guter rundum Flarmempfang gewährleistet. In Kombination mit einer Richtantenne (BD 8 und BD 14) und dem Splitter erreichen Sie eine perfekte Flarmfunktion. Die BD9i ist baugleich mit der BD9, allerdings ist der Strahler zur Erhöhung der "Electric discharge" isoliert. Wir empfehlen diese Variante insbesondere bei Power Flarm Geräten.Rundstrahlender λ/4 Monopol (Gegengewicht erforderlich)
Frequenz: 868 MHz
Maße: Durchmesser 0,8 mm; Länge 85 mm
Gewicht: 3,5 Gramm
Anschluß: SMA Telegärtner Connector 50 Ω
FLARM Antenne BD9i mit Aeroflexkabel, Stecker SMA männlich auf SMA weiblich (passt nicht für FLARM FUSION) für FLARM Fusion werden andere Stecker benötigt! Dann bitte Rücksprache mit Dieter! Gewinde 1,5 cm, zur Rumpfunterseiten-Montage bestens geeignet.
Achtung bei der Rumpflochbohrung leicht seitlich versetzt anbringen, damit die 1.5 cm ausreichen.
Kabellänge: 3.70 Meter
Andere Kabellängen auf Anfrage möglich!
BD9i:
Besonders widerstandsarme Antenne mit einem hochwertigem Stecker aus der Meßtechnik. Die Antenne ist insbesonders für eine Montage unterhalb des Rumpfes konzipiert. Durch die Anordnung weit außerhalb störender Einflüsse ist ein guter rundum Flarmempfang gewährleistet. In Kombination mit einer Richtantenne (BD 8 und BD 14) und dem Splitter erreichen Sie eine perfekte Flarmfunktion. Die BD9i ist baugleich mit der BD9, allerdings ist der Strahler zur Erhöhung der "Electric discharge" isoliert. Wir empfehlen diese Variante insbesondere bei Power Flarm Geräten.
Frequenz: 868 MHz
Maße: Durchmesser 0,8 mm; Länge 85 mm
Gewicht: 3,5 Gramm
Anschluß: SMA Telegärtner Connector 50 Ω
Aeroflex Kabel Dolba&Dolba
modernes Koaxialkabel mit hervorragenden Werten. Über 10% geringere Dämpfung.Aeroflex50 Kenndaten
Durchmesser 5,4 mm
Impedanz 50 Ω
Dämpfung @ 1GHz/100 m 25,8 dB
fmax 6 GHz
LSNH (Low Smoke Non-Halogen)
FRNC (Flame Retardend Non-Corrosive)

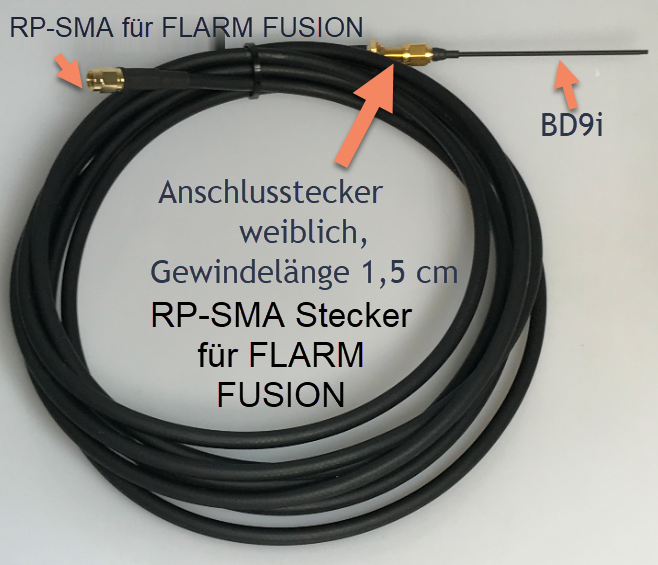

FLARM Antenne BD9i mit Aeroflexkabel für FLARM FUSION mit RP-SMA Stecker, Gewinde 1,5 cm, zur Rumpfunterseiten-Montage bestens geeignet.
Achtung bei der Rumpflochbohrung leicht seitlich versetzt anbringen, damit die 1.5 cm ausreichen.
Kabellänge: 3.70 Meter
Andere Kabellängen auf Anfrage möglich!
BD9i:
Besonders widerstandsarme Antenne mit einem hochwertigem Stecker aus der Meßtechnik. Die Antenne ist insbesonders für eine Montage unterhalb des Rumpfes konzipiert. Durch die Anordnung weit außerhalb störender Einflüsse ist ein guter rundum Flarmempfang gewährleistet. In Kombination mit einer Richtantenne (BD 8 und BD 14) und dem Splitter erreichen Sie eine perfekte Flarmfunktion. Die BD9i ist baugleich mit der BD9, allerdings ist der Strahler zur Erhöhung der "Electric discharge" isoliert. Wir empfehlen diese Variante insbesondere bei Power Flarm Geräten.
Frequenz: 868 MHz
Maße: Durchmesser 0,8 mm; Länge 85 mm
Gewicht: 3,5 Gramm
Anschluß: SMA Telegärtner Connector 50 Ω
Aeroflex Kabel Dolba&Dolba
modernes Koaxialkabel mit hervorragenden Werten. Über 10% geringere Dämpfung.Aeroflex50 Kenndaten
Durchmesser 5,4 mm
Impedanz 50 Ω
Dämpfung @ 1GHz/100 m 25,8 dB
fmax 6 GHz
LSNH (Low Smoke Non-Halogen)
FRNC (Flame Retardend Non-Corrosive)

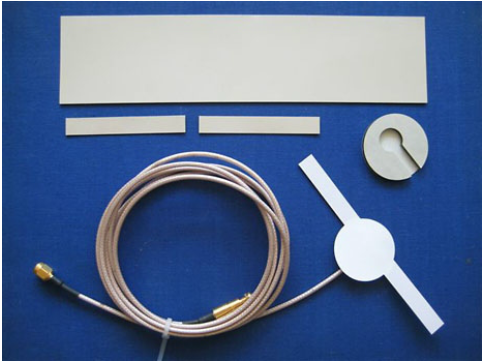

Symmetrischer Dipol mit integriertem planarem Balun und rückseitiger Speisung.
Frequenz: 868 MHz
Maße: 145 x 70 mm
Gewicht: 22 Gramm (ohne Befestigung)
Anschluß: Kabeldirektanschluß 50 Ω, Länge nach Wunsch
Anleitung zur Frequenzanpassung
4 Element λ/2 Yagi Antenne (Richtantenne)Frequenz: 868 MHz
Maße: ca. 300 x 240 mm
Gewicht: ca. 60 Gramm ohne Kabel
Anschluß: 50 Ω, Kabellänge nach Wunsch

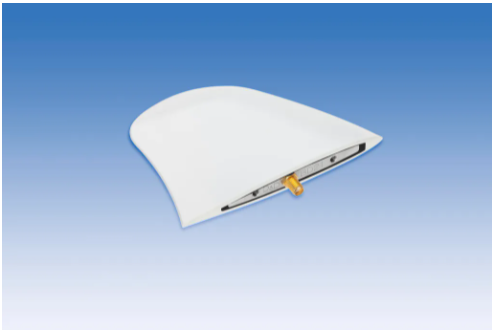

Eine Lambda/ 4 Antenne für die Außenmontage im klassischen Haifischflossen-Design. Das Radom der Antenne besteht aus einem weichen Kunststoff, der bei Anstößen nachgibt und auch überlackiert werden kann.
Also eine nahezu "unkaputtbare" Antenne.
Frequenz: 1090 MHz
Maße: Länge 115, Breite 13, Höhe 83 mm
Gewicht: 60 Gramm
Anschluss: SMA Connector 50 Ω
Download Bohrschablone

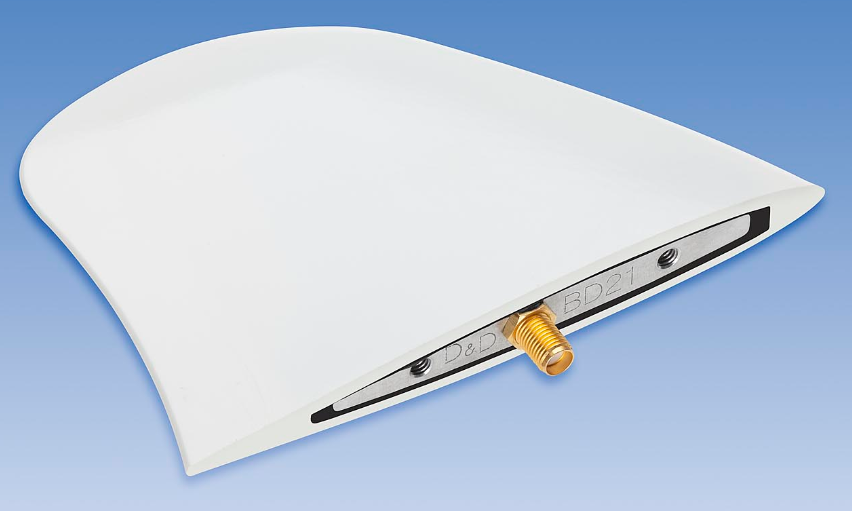

Eine λ/ 4 Antenne für die Außenmontage im klassischen Haifischflossen-Design. Das Radom der Antenne besteht aus einem weichen Kunststoff, der bei Anstößen nachgibt und auch überlackiert werden kann. Also eine nahezu "unkaputtbare" Antenne.Frequenz: 868 MHz
Maße: Länge 121, Breite 13, Höhe 90mm
Gewicht: 64 Gramm
Anschluss: SMA Connector 50 Ω
Download Bohrschablone
Gestocktes Mikrostrip-Dipolarray mit integriertem Breitbandbalun und Leistungsteiler.Frequenz: 868 MHz
Gewinn: 8,2 dB
Maße: 410 x 113 mm
Gewicht: 69 Gramm (ohne Befestigung und Kabel)
Anschluß: Kabeldirektanschluß 50 Ω, Länge nach Wunsch
